Het fischer Inslaganker EA II is een inslaganker met binnendraad van gegalvaniseerd staal. Het inslaganker wordt met de hamer en lijnend met de verankeringsgrond aangebracht. Met het Montagehulpstuk EHS Plus of de Machinale montagehulp EMS wordt de huls door het indraaien van de inwendige stift open gespreid en spant zo tegen de wand van het boorgat. Voor een correcte spreiding hoeven geen koppels op de schroef uitgeoefend of een draadstang aangebracht te worden. Het fischer Inslaganker EA II is ideaal om sprinklerinstallaties, roosters of consoles binnenshuis met goedkeuring te bevestigen.

Top Kenmerken

Eenvoudige slagmontage: niet dieper wegglijden tijdens de montage door duidelijke rand van de injectiehuls.
Gebruik van gebruikelijke metrische bouten en draadstangen reduceert complexiteit.
Krachten besparende seriemontage door middel van machinale Montagehulp EA II S-SDS.
Visuele controle door gestempelde markering.
ETA-goedkeuring voor ongescheurd beton.
Voordelen

De ankerrand voorkomt dat het inslaganker te ver wordt weggeslagen in het boorgat.
Door het metrische binnendraad is het mogelijk om standaard metrische bouten of draadstangen te gebruiken.
Het EMS inslaghulpstuk maakt een moeiteloze installatie mogelijk, met name in het geval van seriematige montage.
Bij het inslaan van het anker met het EHS plus inslaghulpstuk kan je door visuele controle zien of het anker op de juiste manier geplaatst is. Het hulpstuk slaat namelijk een inkeping in de rand van het anker als het anker volledig is gespreid tegen de boorwand.
De zwarte uitvalbeveiliging van de EA II K voorkomt dat het anker uit het boorgat valt tijdens bovenhoofdse installatie.
Het raken van wapening tijdens inboren bij het gebruik van de EA II K is nagenoeg uitgesloten dankzij de zeer korte verankeringsdiepte van slechts 25 mm.
Verwerking

De EA II is geschikt voor voorsteekmontage.
Plaats het inslaganker in het boorgat en sla deze vlak met het oppervlak.
Gebruik de EAW H-Plus om de conus in de huls te slaan, het anker zal zich nu spreiden (als alternatief kan EMS machinaal inslaghulpstuk worden gebruikt).

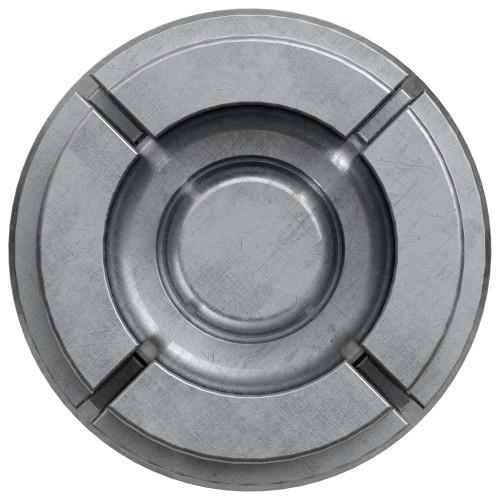

Na correcte montage is een duidelijke markering zichtbaar op de rand van de huls.
Voor diamantboorgereedschappen wordt de EA II M12x50 D of EA M 12x50 N D met extra dikke huls aangeraden.
BouwmaterialenGoedgekeurd voor:

Beton C20/25 t/m C50/60, gescheurd, voor meervoudige bevestiging van niet-dragende systemen
Beton C20/25 tot C50/60, ongescheurd
Tevens geschikt voor:

Beton C12/15
Natuursteen met hoge dichtheid
Toepassingen

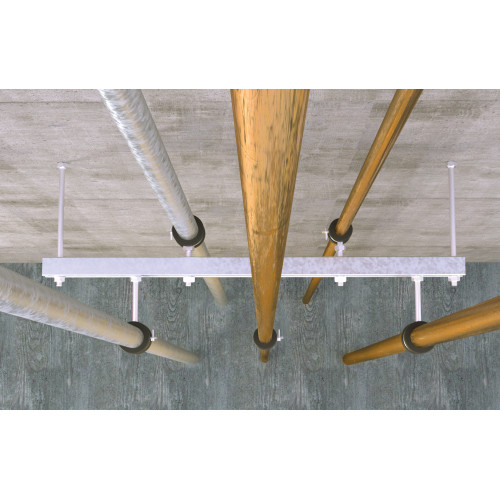

Pijpleidingen en ventilatiesystemen
Sprinklerinstallaties
Kabelgoten en draden
Traliewerk
Stalen constructies
Machines
Consoles
Bekisting schoren

Ankerlengte	65 [mm]
Boordiameter	20 [mm]
Afstandsmontage	Nee
Geschikt voor beton	Ja
Doorsteekmontage	Nee
Geschikt voor natuursteen	Ja
Voorsteekmontage	Ja
Draadmaat (metrisch)	16 [mm]
Toelaatbare last trekzone	12.6 [kN]
Materiaal	elektrolytisch verzinkt staal
Binnendraad	M16
Max. inschroefdiepte	28 [mm]
Min. boorgatdiepte	70 [mm]
Min. boorgatdiepte bij voorsteekmontage	70 [mm]
Min. inschroefdiepte	16 [mm]
Min. verankeringsdiepte	65 [mm]
